Android auto et carplay sur R-Link 1 avec DDT4ALL

Message par rgmaster3 » lun. 10 juin 2019 14:01

Pour activer la réplication smartphone (Android Auto) sur le R-Link 1 il y a quelques prérequis:

Posséder la dernière version logicielle du R-Link 1
viewtopic.php?f=158&t=3587

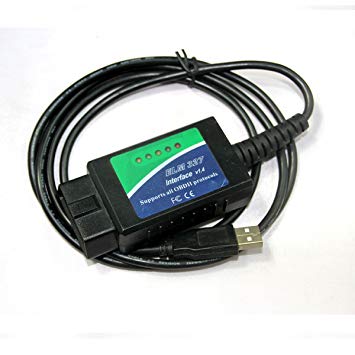

Avoir une sonde ELM comme comme celle-ci:
https://www.amazon.fr/gp/product/B07BWF ... uage=fr_FR
(toutes ne sont pas compatibles, celle-ci:
https://www.amazon.fr/ieGeek-Adaptateur ... 25a0bd7531
est recommandée, il faut la puce 25k80). Vous pouvez aussi, je pense, prendre celle-ci en sans fil (je n’ai pas testé personnellement) ce qui permettra de l’utiliser ultérieurement avec un smartphone.


Télécharger le logiciel DDT4all
viewtopic.php?f=217&t=2748
DDT4ALL PRO Tutoriel Comment configurer sur PC 1, 2 et 3
viewtopic.php?f=217&t=308

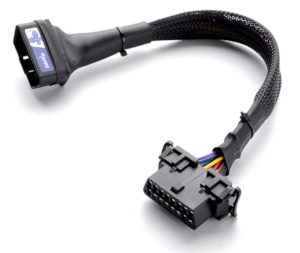

Modifier une rallonge ODB,


https://www.amazon.fr/Bbfly-b11-OBD-ODB ... 4518f72802

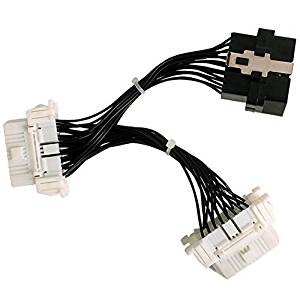

ou celle-ci les fils sont directement accessibles (ce n’est pas la plus belle je vous l’accorde


https://www.amazon.fr/gp/product/B0754K ... c34d535c05

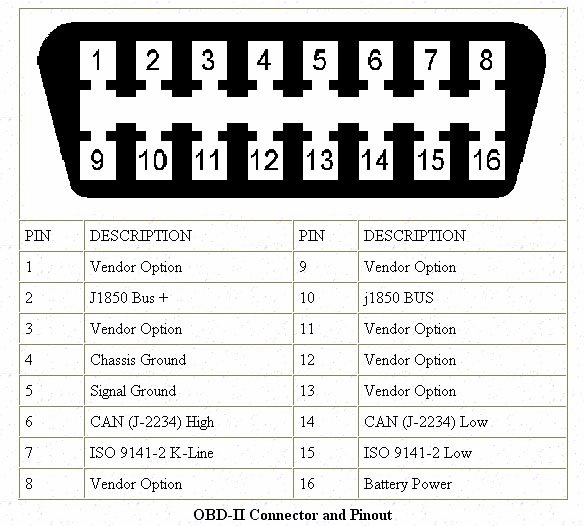

La toute première chose à faire est de modifier la rallonge ODB. Pourquoi? La sonde est faite pour travailler sur le CAN classique du véhicule donc les broches 6 et 14. Or le calculateur du R-Link 1 se trouve sur un CAN secondaire (12 et 13)

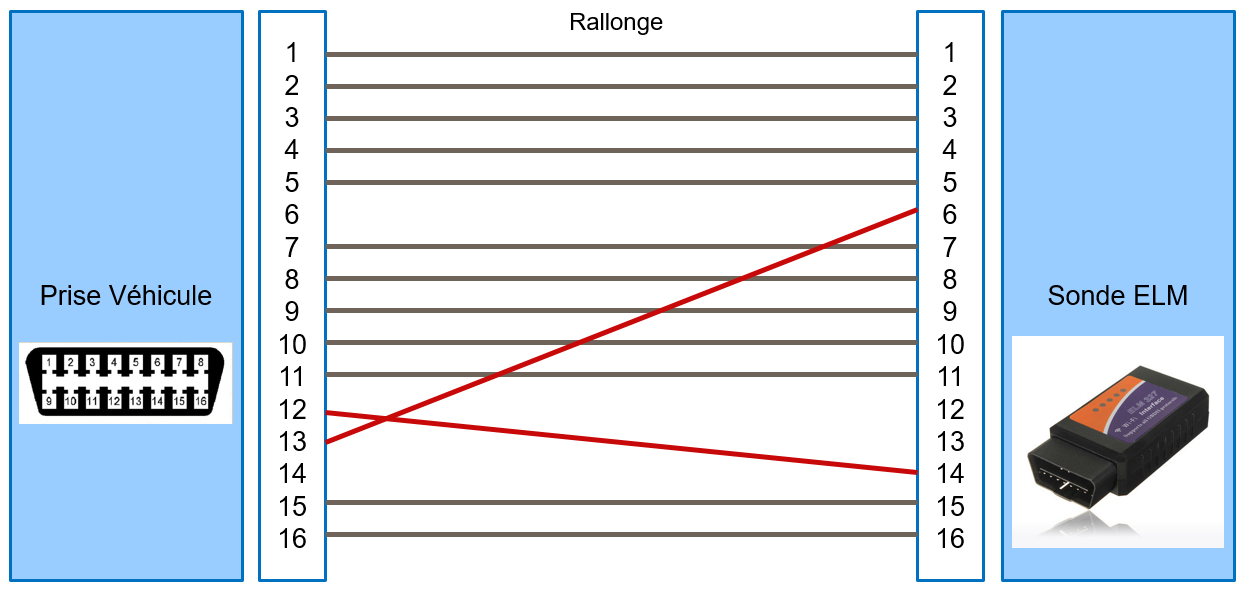

Il faut donc modifier la rallonge pour obtenir la situation suivante:


– pin 6 coté ELM vers pin 13 coté OBD
– pin 14 coté ELM vers pin 12 coté OBD

Une fois que tout cela est fait commençons.

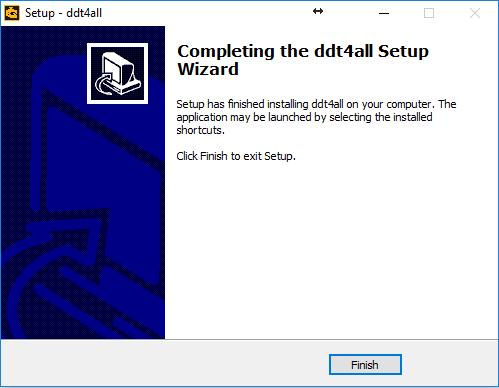

Installer sur votre ordinateur l’application DDT4all



Télécharger et installer les drivers pour l’interface
DRIVER / PILOTE POUR ELM327
Contenu caché
Vous devez être inscrit et connecté sur ce forum pour voir le contenu caché.


Cette étape est nécessaire pour si vous êtes en wifi. Avec Windows 8 et 10 vous aurez peut être besoin de faire la manip expliquer sur cette page pour installer les drivers.
Contenu caché
Vous devez être inscrit et connecté sur ce forum pour voir le contenu caché.


Copier la base de donnée DDT2000 dans le répertoire C:\Program Files (x86)\ddt4all.

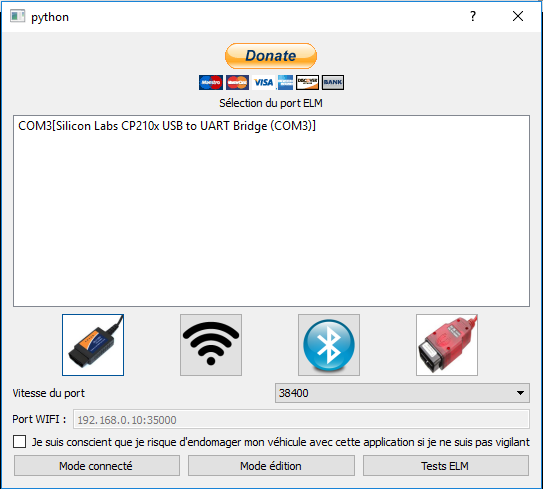

Lancer DDT4all et vérifions que l’interface (branchée) est bien détectée en apparaissant sur la première fenêtre.


Si l’interface apparaît bien, on peut se rendre dans le véhicule et brancher la sonde sur la prise ODB du véhicule en utilisant la rallonge. Pour savoir où se trouve votre prise ODB vous pouvez télécharger de puis le liens ci dessous:
Où est ma prise OBD2? Find it! - Application PC, Android .Etc
viewtopic.php?f=215&t=980

Sélectionner votre interface, cocher la case comme quoi vous êtes conscient qu’il ne faut pas faire n’importe quoi et sélectionner « Mode connecté »,

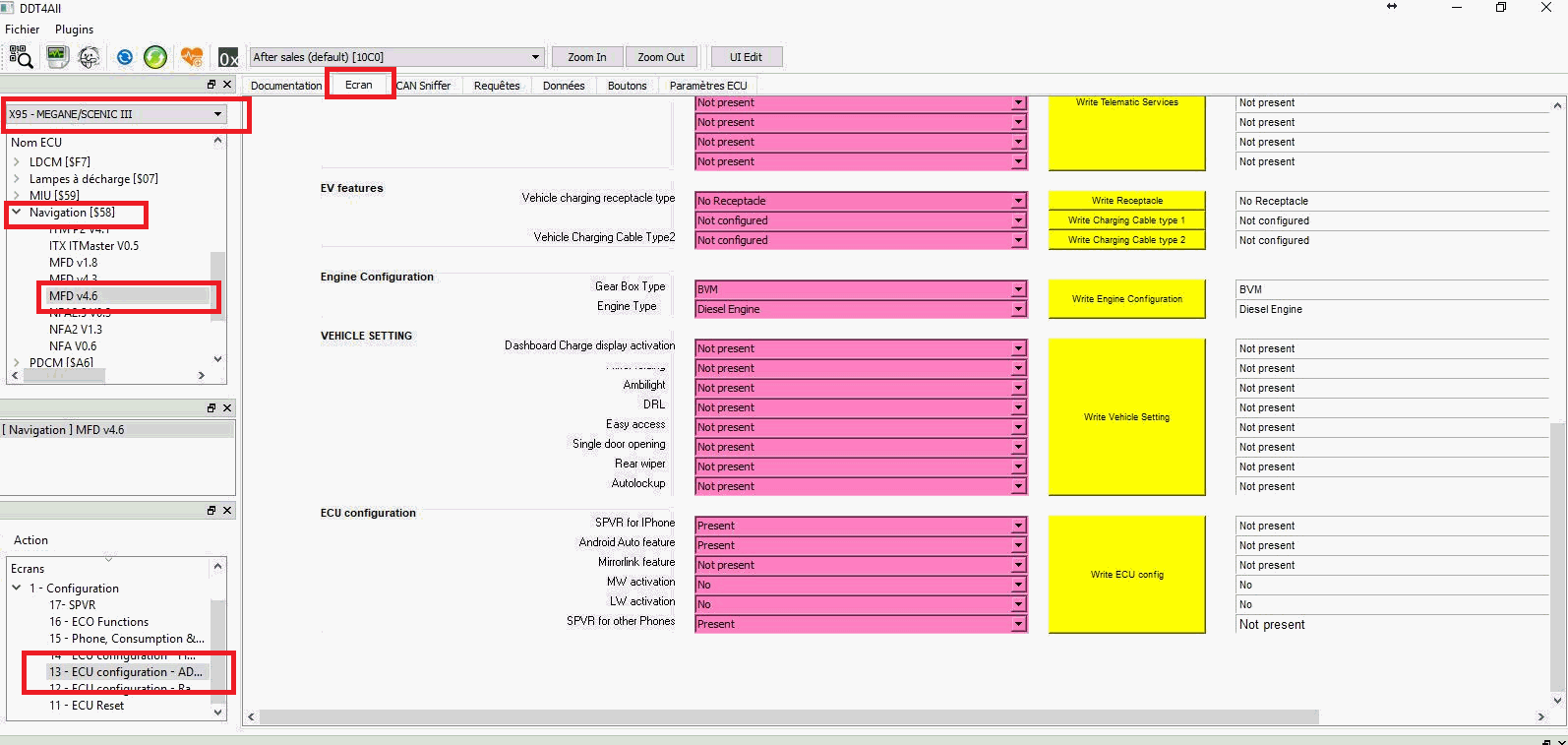

Activer le mode Expert (icône Einstein en haut), puis sélectionner le mode after sales dans le menu déroulant.


Sélectionner votre véhicule.
Choisir MFD 4.6
Choisir dans Ecrans: 13 – ECU configuration ADAS...
Choisir l’onglet Ecran en haut.

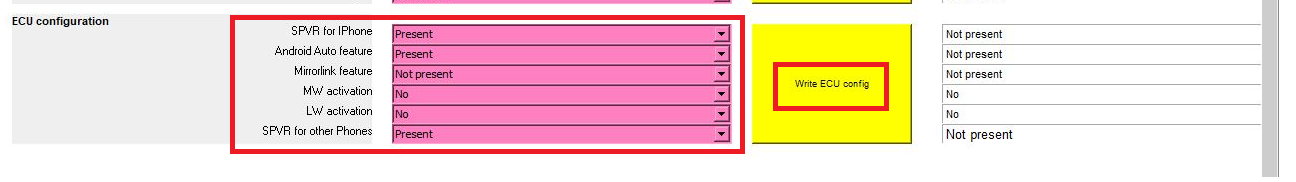

Sur l’écran principale choisir les options suivantes:

SPVR for iPhone : Présent (pour utiliser SIRI avec un appui long sur le bouton commande vocale juste en Bluetooth même si on n’a pas Carplay)
Android Auto feature: Present
Mirror Link feature: Not Present
MW activation: Not Present (si vous voulez désactiver ces bandes radios pour qu’elles n’apparaissent plus)
LW activation: Not Present (si vous voulez désactiver ces bandes radios pour qu’elles n’apparaissent plus)
SPVR for others Phones: Present (pour bénéficier de l’assistant Google vocale juste en Bluetooth même sans avoir à brancher et lancer Android Auto)


Ensuite vous n’avez plus qu’à cliquer sur WRITE ECU Config (le gros bouton jaune) en bout des lignes modifiées.
Sur la partie basse vous verrez les trames d’écritures défiler. Une fois que c’est bon vous pouvez redémarrer le R-Link 1 en appuyant 5 fois sur le bouton Home (la maison).
La fonctionnalité est maintenant activée! Vous pouvez bénéficier de Google Maps, Waze directement sur R-Link 1.

les prises USB ne fournissent pas assez de courant pour recharger le téléphone, il peut donc arriver que certains téléphones se déchargent légèrement. La décharge est plus marqué lors de l’utilisation d’Android Auto au premier plan qu’en arrière plan. Par exemple en utilisant Deezer via Android Auto et la navigation classique du R-Link j’ai remarqué que cela fonctionnait bien!

Pour utiliser la commande vocale d’Android Auto, il faudra faire un appui long sur le bouton. Elle est sacrément efficace.

Voilà donc une manipulation qui offre de nouvelles possibilités au R-Link 1! Je l’ai adoptée sur ma Mégane 3, et l’utilise quotidiennement pour Deezer!

Autres tutoriels:
Android Auto et carplay sur R-Link 2 avec DDT4ALL
viewtopic.php?f=159&t=3586&
Android auto et carplay sur R-Link 1, 2 avec le menu caché
viewtopic.php?f=159&t=2758


Tutoriel pdf à télécharger:

Télécharger-Download.txt
Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.
